護坡雷諾護墊網箱尺寸說明

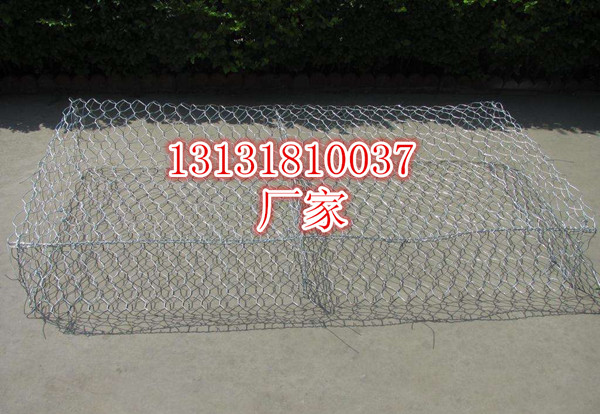

護坡雷諾護墊是一種厚度為0.17-0.3m的籠形結構。大部分工程中,雷諾護墊的外形尺寸為6m×2m×0.17/0.23/0.3m(長×寬×高),內有5個間距為1m的隔板,把整個網墊分成6個1m×2m的單元。

為什么雷諾護墊網箱的厚度有差別，是因為施工環境都不一樣，23cm厚的雷諾護墊抗沖刷極限流速為6.1m/s，30cm厚的雷諾護墊抗沖刷極限流速為6.4m/s，均為普通砌石和堆石護坡的2―3倍。

雷諾護墊編織材質說明

雷諾護墊所用鋼絲一般采用鍍高爾凡（5％鋁－鋅合金＋稀土元素）防腐處理。鍍高爾凡層附著力檢驗采用纏繞試驗方法，并應達到如下標準，當鍍高爾凡鋼絲繞相當于自身直徑2倍的芯軸緊密纏繞6圈時，用手指摩擦鋼絲，其鍍層不會剝落或開裂。網格鋼絲直徑2.0/2.2mm，鍍層重230g/m2；網格鋼絲直徑2.7mm，鍍層重245g/m2。

用于制造鋼絲籠及絞邊用的鋼絲，其抗張強度應在350～500kg/mm2之間，伸張度應不低于10%，鋼絲直徑容許有±3%的公差。

雷諾護墊為一次成型產品，隔板為雙隔板，除蓋板外，邊板、端板、隔板及底板由一張連續不裁斷的網面組成，不可采用單獨的雙層折疊網面通過絞合在底板上作為雙隔板。

邊端鋼絲纏繞標準：網面裁剪后末端與邊端鋼絲的聯接處是整個結構的薄弱環節，為加強網面與邊端鋼絲的連接強度，需采用專業的翻邊機將網面鋼絲纏繞在邊端鋼絲上≥2.5圈

絞邊技術要求：鋼絲必須采用與網面鋼絲一樣材質的鋼絲，為保證聯接強度需嚴格按照間隔10～15cm單圈－雙圈交替絞合。
